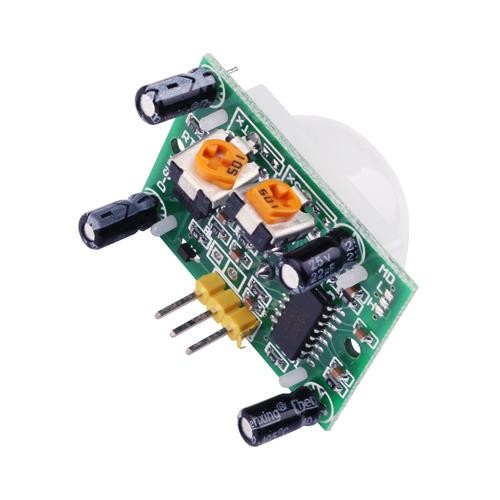

Module Capteur de Mouvement PIR HC-SR501

Détectez facilement les mouvements avec le capteur de mouvement infrarouge passif HC-SR501, idéal pour vos projets électroniques, domotiques ou de sécurité. Grâce à sa fiabilité et à sa simplicité d’utilisation, ce module est parfait pour automatiser l’éclairage, activer des alarmes ou détecter la présence dans une pièce.

✅ Caractéristiques principales :

• Tension d'alimentation : 5V (4.5V à 20V supporté)

• Portée de détection : 3 à 7 mètres (réglable)

• Angle de détection : jusqu’à 120°

• Sortie numérique : 0V (bas) / 3.3V (haut)

• Modes de fonctionnement : répétable / non répétable

• Temps de maintien de sortie : réglable de 0,3 à 200 secondes

• Consommation en veille : < 50 µA

• Dimensions : 32 x 24 mm

⚙️ Avantages :

• Facile à intégrer avec Arduino, ESP32, Raspberry Pi, etc.

• Deux potentiomètres intégrés pour ajuster la sensibilité et la temporisation

• Idéal pour l’éclairage automatique, les systèmes de sécurité, la domotique

• Faible consommation énergétique

• Lentille Fresnel pour une détection large et fiable

? Connexions :

• VCC : alimentation 5V

• GND : masse

• OUT : signal numérique (HIGH si mouvement détecté)

? Astuce : Combinez le HC-SR501 avec un relais ou une LED pour tester rapidement vos montages.
