Le module ESP‑01S Relay V1.0 combine un microcontrôleur ESP‑01S (ESP8266) prêt à l’emploi et un relais 5 V (capable de commuter jusqu’à 10 A) pour réaliser des interrupteurs connectés compacts. Il est idéal pour des projets de domotique, IoT, smart DIY via Wi‑Fi, sans besoin de matériel supplémentaire

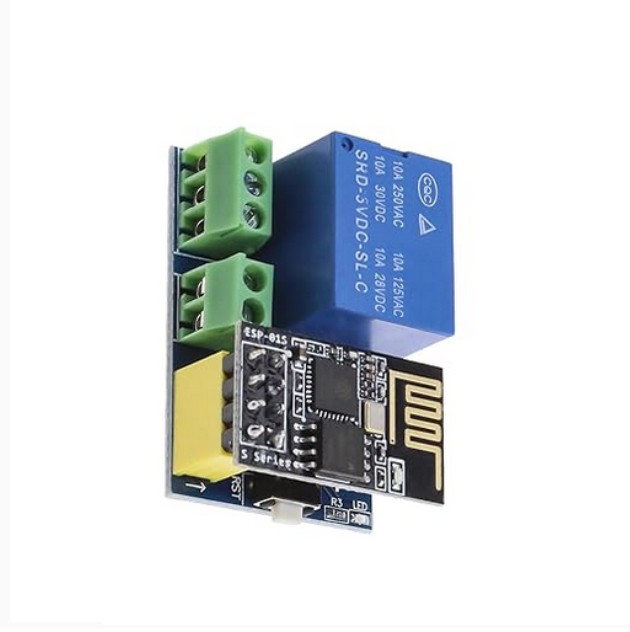

Présentation – Module Wi‑Fi à relais ESP‑01S V1.0

Le module ESP‑01S Relay V1.0 combine un microcontrôleur ESP‑01S (ESP8266) prêt à l’emploi et un relais 5 V (capable de commuter jusqu’à 10 A) pour réaliser des interrupteurs connectés compacts. Il est idéal pour des projets de domotique, IoT, smart DIY via Wi‑Fi, sans besoin de matériel supplémentaire

Caractéristiques techniques

• Tension d’alimentation : 5 V DC (certains modèles acceptent jusqu’à 12 V)

• Consommation : ≥ 250 mA sous 5 V (avec le relais activé)

• Relais : 10 A @ 250 VAC / 30 VDC, durée de vie ≈ 100 000 cycles

• Contrôle du relais : via GPIO0 (active à niveau bas ou haut selon la version/firmware)

• Wi‑Fi : ESP8266 supporte 802.11 b/g/n (2,4 GHz), portée jusqu’à 400 m en champ libre

• Dimensions : env. 37 × 25 × 16–19 mm

• Connectique : header 2×4 pour ESP‑01S, borniers à vis pour COM/NC/NO, LED indication, bouton Reset/Prog

Fonctionnalités & intégration

1. Plug‑and‑Play : insérez un ESP‑01S flashé, alimentez le module et vous contrôlez le relais via Wi‑Fi (AP ou via routeur) .

2. Contrôle Web / App : serveurs HTTP simples embarqués (ex. /RELAY=ON, /RELAY=OFF), app Android, ou API MQTT (Tasmota, ESPHome) sont compatibles .

3. Programmable : supporte le flash Arduino IDE (via USB‑TTL et GPIO0 en mode boot), mise à jour OTA possible

4. Applications typiques : gestion d’éclairage, volets, pompes, moteurs, sécurité, prises pilotées via un réseau local ou internet.

 Applications types

• Domotique : interrupteurs connectés pour lampes, prises, volets.

• Automatisation : contrôle de relais pour pompes, pompes à eau, moteurs.

• Sécurité : activation/désactivation d’alarmes via smartphone.

• IoT / Laboratoire : déclenchement à distance, scénarios programmés.
